Станция рассчитана на очистку сточных вод от 2-4 условных пользователей.
- Для проживания 2-4 чел.
- Размер 1516*1250*1250 мм
- Производительность 600 л./сутки
- Залп. сброс 200 литров
Канализационные системы для
загородных домов в Санкт-Петербурге и области
Станция рассчитана на очистку сточных вод от 2-4 условных пользователей.
Число пользователей | 2-4 чел. |
Габариты | 1516*1250*1250 мм |
Производительность | 600 л./сутки |
Залповый сброс | 200 литров |
Энергопотребление (среднее/максимальное) | 60/530 Вт/час |
Установка Novo Eko 3 — современное очистное сооружение, выполненное на высоком технологическом уровне. Продуманная архитектура и грамотные технические решения позволили добиться идеального баланса эффективности и надежности.
Установки Novo Eko 3 применяются для очистки хозяйственно-бытовых сточных вод от органических загрязнений, минеральных примесей и поверхностно-активных веществ.
Корпус установки Novo Eko 3 изготовлен из полипропилена высочайшей чистоты и прочности с использованием современного автоматизированного раскроечного и сварочного оборудования, собирается квалифицированны персоналом на одном из ведущих производственных предприятий России.
В основу работы установки Novo Eko 3 заложен популярный в настоящее время в России принцип аэрации сточных вод путем распыления воды в воздухе. При создании системы аэрации учитывался опыт производства и эксплуатации целого ряда распространенных на рынке очистных сооружений.
Для механической очистки сточных вод в установке Novo Eko 3 используются процесс отстаивания и элемент тонкой фильтрации сточных вод. Зоны приёма и удаления стоков разделены механической преградой со щелевидной перфорацией.
Установка Novo Eko 3 предназначены в первую для сезонной и дачной эксплуатации. Конструкция установки адаптирована к нерегулярным поступлениям сточных вод.
Серийно выпускаются установки Novo Eko 3 и Novo Eko 5, рассчитанные на очистку сточных вод от, соответственно, 3 и 5 условных пользователей.
При относительно невысокой стоимости установка Novo Eko 3 обладает рядом важных преимуществ:
1. Высочайшее качество изготовления;
2. Надежный алгоритм работы;
3. Простое и редкое обслуживание;
4. Доступность запасных частей и комплектующих;
5. Отсутствие расходных материалов;
6. Отсутствие механического износа и коррозии;
7. Низкое энергопотребление;
8. Адаптированность конструкции к сезонной эксплуатации;
9. Эстетичность;
10. Надежность.

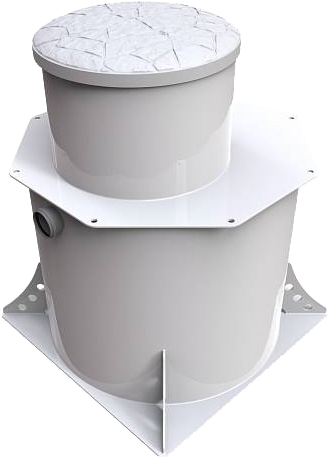

Корпус установки Novo Eko 3 состоит из основного резервуара, горловины и крышки.
К основным комплектующим относятся:

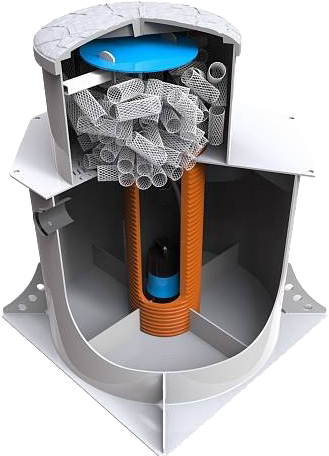

Основной резервуар представляет собой камеру цилиндрической формы, усиленную в основании крестообразными ребрами жесткости, в верхней части — кронштейнами перекрытия.
В стенку основного резервуара врезан подводящий патрубок с раструбом для подачи сточных вод на очистку.
В центре основного резервуара расположена вертикально центральная насосная шахта, представляющая собой двухслойную трубу с гладкой внутренней и оребренной внешней поверхностью.
Стенка насосной шахты имеет многочисленные отверстия — щелевидную перфорацию.
В насосной шахте при помощи троса подвешен насос, подающий воду на систему распыления воды в камере аэрации. Насосная шахта закрыта в верхней части перекрытием, к которому крепится трос, удерживающий насос. Из центральной насосной шахты выходит отводящий патрубок, по которому осуществляется сброс очищенной воды за пределы установки Novo Eko 3.
В горловине установки Novo Eko 3 размещено оборудование, образующее в совокупности камеру аэрации.
На перекрытии основного резервуара, перекрытии насосной шахты и крышке технологического отверстия расположен наполнитель камеры аэрации — отрезки полиэтиленовой сетчатой трубы.
Наполнитель камеры аэрации имеет гладкую развитую поверхность, равномерно орошаемую распыляемой водой.
Распыление воды производится закрепленным в верхней части горловины распылителем, вода на который подается по водяному коллектору погружным насосом.
Горловина установки Novo Eko 3 закрывается композитной крышкой бело-серого цвета.
Сточные воды из канализационной магистрали попадают в основной резервуар через подводящий патрубок с раструбом. Содержащие органические и неорганические включения сточные воды перемешиваются с содержимым основного резервуара.
В установке Novo Eko 3 чередуются бескислородные и кислородные процессы.
Чередование процессов определяется включением и выключением насоса, подающего воду в камеру аэрации. Периодичность и протяженность работы насоса определяется механическим таймером.
Механический таймер по умолчанию настроен на тридцатиминутную работу и тридцатиминутные паузы в работе насоса.
Подаваемая насосом на аэрацию вода забирается из центральной насосной шахты и распределяется по полиэтиленовой загрузке.
Насыщенная кислородом вода возвращается в основной резервуар, а новая вода поступает в центральную шахту через щелевидные отверстия, проходя при этом процесс фильтрования.
Полностью очищенные сточные воды покидают установку Novo Eko 3 по мере поступления новых порций воды по канализационной магистрали.
Количество пользователей: | 2-4 человека; |
Производительность: | 600 литров в сутки; |
Залповый сброс: | 200 литров; |
Габаритные размеры (высота*глубина*ширина): | 1516*1250*1250 мм; |
Энергопотребление (среднее/максимальное): | 60/530 Вт/час; |
При эксплуатации не допускается превышение объемов поступающих в установку стоков, указанных в Паспорте Установки.
Обслуживание проводится не реже одного раза в год и включает в себя промывку наполнителя аэрационной камеры, визуальный контроль состояния и работы электрооборудования и откачку осадка из основного резервуара и центральной насосной шахты с последующим заполнением установки чистой водой до уровня отводящего патрубка.
Монтажные работы проводятся в соответствии с паспортом Установки Novo Eko 3, соблюдением требований СНиП и правил безопасности проведения строительных работ.
